Technikseite zur SC54 Honda CB1300 (intern: SC54) "Super Four"

Bilder SC54

SC54silber SC54schwarz SC54rot-weiss-2
SC54rot-weiss SC54grau Sc54blau
BlackJack BlackJack1 carbonero
carbonero1 DJ-Obelix DJ-Obelix1
DJ-Obelix2 EisenMike EisenMike1
EisenMike2 friedrich friedrich1
profecto profecto1 smartyarty

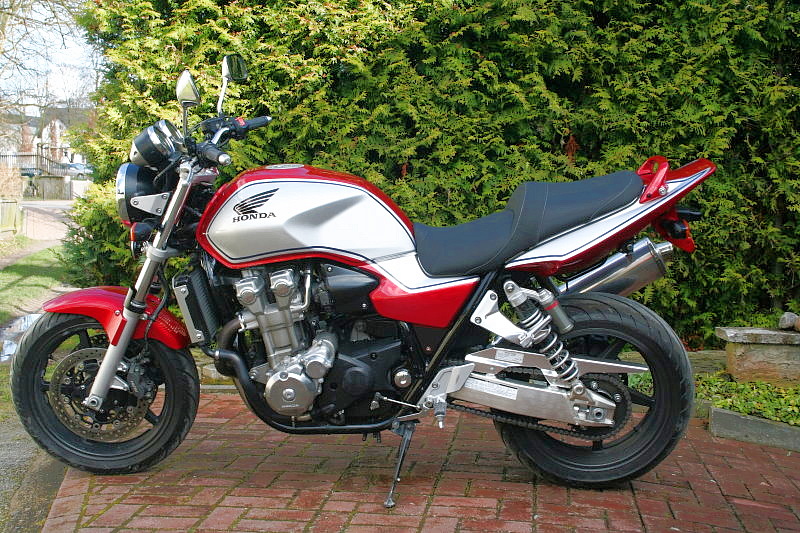

Stef Stef1 Carsten

Bilder SC54S

SC54uS SC54undSOriginal SC54Sschwarz
SC54Srot-weiss SC54SBoldor CB1300TankOriginal
Sandra Sandra1 Sandra2
Sandra3 Grisu Grisu1

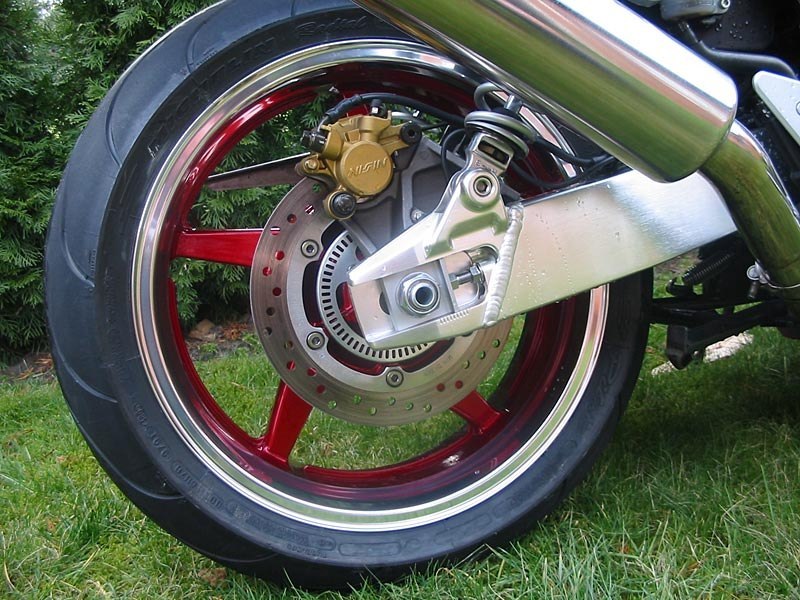

EddieI1967 EddieII1967 EddieIII1967
blackpearl blackpearl1 blackpearl2

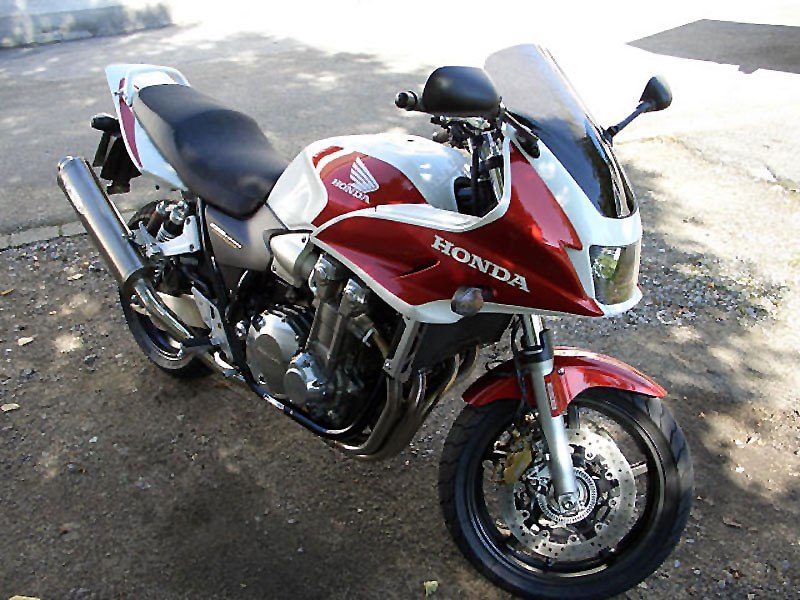

Sam DerBelgier DerBelgier1
Andy Andy1 noch kein Bild


Jahr 2003/2004 2005 2006/2007 2008 2009
Markt-
einführung

CB 1300

CB1300 F
unverkleidet

CB1300 SA
mit Halbschalen-

verkleidung mit ABS

CB1300 A
unverkleidet,

mit ABS


verändertes
Motormanagement
(Einspritzverhalten)

CB1300 SA
mit Halbschalen-

verkleidung und ABS

CB1300 S
mit Halbschalen-

verkleidung

CB1300 SA
mit Halbschalen-

verkleidung und ABS

84 kW bei 116 PS

CB1300 SA
mit /ohne Halbschalen
-
verkleidung und ABS

84 KW bei
114 PS
Farbvarianten
weltweit

Pearl Sunbeam White/ Arcadian Red


Silber

Schwarz
Pearl Sunbeam White/ Arcadian Red

Pearl Heron Blue (nur bis Modell 2007)
nur in Deutschland erst ab 2005

Schwarz

2006
Silver/Black
(mit und ohne Halbschale)


Pearl Fadeless White/ Arcadian Red
(mit Halbschale und rotem Rahmen)


Pearl Heron Blue
(ohne Halbschale/nur bis Modell 2007)

2007

Blue/Black
(mit und ohne Halbschale)

Silver/Black
(mit Halbschale)


Pearl Sunbeam White/ Arcadian Red
(mit und ohne Halbschale)


nur in Deutschland 2007 mit rotem Rahmen
Pearl Fadeless White/ Arcadian Red

Blue/Black

(ohne Halbschale)

Weiß/Silver/Black

Weiß/Silber/Schwarz
(mit Halbschale)

Darkness Black Metallic

“Special” limitierte Auflage

Pearl Sunbeam White/ Arcadian Red
(ohne Halbschale und mit rotem Rahmen)
Pearl Sunbeam White/ Arcadian Red (m. Verkl.)

Pearl Sunbeam White/ Black (m. Verkl.)

Pearl Sunbeam White/ Arcadian Red

Zulassungszahlen für die SC54 - gemäß Honda Offenbach/Main (im Januar´10)
Jahr 2003 2004 2005 2006 2007 2008 2009
Zahlen* 942  437 1167 632 498 400 251
* betrifft nur die Zahlen, welche Honda verkauft hat, keine Grauimporte

Motor:
Wassergekühlter 4-Zylinder-4-Takt Motor mit obenliegenden Nockenwellen und 4 Ventilen pro Zylinder


- Bohrung:
78 x 67,2 mm

- Hubraum:
1284 cm³ (bei 83ger Kolben 1454ccm)

- Verdichtungsverhältnis:
9,6:1 (37,33 Verbrennungsraum)


- Ventiltrieb:
Kettenantrieb, zwei obenliegende Nockenwellen (DOHC)


- Einlassventil offen - Winkelgerade:
0° vor OT

- Einlassventil schließt - Winkelgerade:
35° nach UT


- Auslassventil offen - Winkelgerade:
40° vor UT

- Auslassventil schließt - Winkelgerade:
5° vor OT


- Ölpumpe:
Trochoidenpumpe

- Kühlsystem:
Flüssigkeitsgekühlt


- Luftfilter:
Papierfiltereinsatz

- Motortrockengewicht:
87,8 kg

- Zündfolge:
1 - 2 - 4 - 3

Kraftstoffsystem
- Typ:
Programmierte Kraftstoffeinspritzung (PGM-FI)

- Drosselbohrung:
36 mm

Kraftübertragung
- Kupplung:
hydraulisch betätigte Mehrscheiben-Ölbadkupplung, 5 - Gang - Klauengetriebe, O-Ring-Kette


- Untersetzung:
Primäruntersetzung - 1,652 (76/46)
Untersetzungen 1. Gang - 3,083 (37/12)
Untersetzungen 2. Gang - 2,062 (33/16)
Untersetzungen 3. Gang - 1,545 (34/22)
Untersetzungen 4. Gang - 1,272 (28/22)
Untersetzungen 5. Gang - 1,130 (26/23)
Enduntersetzung - 2,167 (39/18)

- Schaltschema:
mit dem linken Fuß betätigt, rückstellend 1 - N - 2 - 3 - 4 - 5

Elektrik

- Zündsystem:
Computergesteuerte digitale Transistorzündung mit elektrischer Frühverstellung

- Anlassersystem:
Elektrischer Anlassermotor

- Ladesystem:
Drehstrom - Lichtmaschine 420 Watt

- Regler/Gleichrichter:
Dreiphasen - Vollweggleichrichtung mit Thyristortriode

- Beleuchtungsanlage:
Batterie 12 V/14 Ah

Rahmen

- Fahrwerk:
Doppelschleifenrahmen aus Stahl, Teleskopgabel, Ø 43 mm, Zweiarmschwinge aus Aluminium,
zwei Federbeine mit verstellbarer Federbasis


- Federweg vorn:
109,0 mm

(2009 - 120,0 mm)

- Federweg hinten:
116,0 mm

(2009 - 116,0 mm)

-Räder/Reifen:
Alu-Gussräder
Reifen vorn: 120/70 ZR 17 M/C (58W)
Reifen hinten: 180/55 ZR 17 M/C (73W)

Abrollumfang hinten: (d*pi) = 1,97757 m
Reifendruck v/h: 2,5 / 2,9 bar

- Bremsen:

Vorderradbremse: Hydraulische Zweischeibenbremse Ø 310 mm, Vierkolben-Festsättel,

Hinterradbremse: Hydraulische Einscheibenbremse, Ø 256 mm Einkolben-Schwimmsattel, ABS

- Nachlaufwinkel:
25°

- Nachlauf:
99 mm


Masse
Länge über alles: 2.220 mm,
Breite über alles: 790 mm,
Höhe über alles: 1.120 mm
Radstand: 1.515 mm,
Sitzhöhe: 790 mm,
Bodenabstand Fußrasten: 350 mm,
Bodenfreiheit: 130 mm,
Trockengewicht: 224 kg,
Leergewicht: 252 kg, - (2009 - 263 kg)
Max. Beladung: 188 kg, - (2009 - 196 kg)

Zul. Gesamtgewicht: 450 kg, - (2009 - 459 kg)
Tankinhalt / Reserve: 21 l

Leistung
Nennleistung:
85 kW (116 PS) bei 7.000/min

(2009 - 85 kW (114 PS) bei 7.750/min)

Max. Drehmoment:
117 Nm bei 6000/min


Fahrleistungen:
Höchstgeschwindigkeit 230 km/h

Beschleunigung:

0-100 km/h 3,3 sek.
0-140 km/h 5,4 sek.
0-160 km/h 9,5 sek.
Durchzug 60-140 km/h 8,1 sek. und 60-160 km/h 10,7 sek.

Verbrauch:
5,1 bis 8,8 l/100 km, Normal


Fehlende Daten - bitte ergänzen!
